1.空壓機復盛疊式循環

復禿式循環是兩個(或兩個以上) 不同工質循環的疊合;

其與兩級壓縮循環相比的優點是可以利用不同工質適用于不同溫度范圍的特點，由此可工作于高、低溫熱源褪差更大的場合。

例如有些既需要制冷又需要供熱的情況之下; 缺點是一個空壓機應用兩種，顧比較麻煩。

桑式循環的中間溫度對兩循環各自的性能參數影響很大，但總的供熱系數隨中間溫度 的變化卻比較小。

圖中是以R12或R22為第一循環工質，以R11或R21或 R 12B1作第二循環工質計算而得的結果。

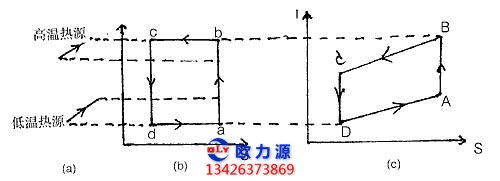

2.空壓機勞倫茲循環

勞倫法循環由兩個等熵過程，與兩個可逆的變溫過程所組成，與卡諾循 當供熱量相等時勞倫茲循環的供熱系數要大I 相比,在筋高溫度與最低溫度相同的條件下， 卡諾循環供熱系數值;

這可從圖中直觀地予以證明，因為勞倫茲循環的吸熱量大于卡諾循 環吸熱最，當吸熱顯相等時勞倫茲循環所消耗的功必然小于卡諾循環消耗的功。

倫強循環的供熱系數,可近似地認為Thm、T一兩變溫過程的平均溫度值。

在實際熱聚系統中，作為熱源的傳熱介質溫度是不斷變化的，低溫熱源介質溫度由高變 低,高溫熱源介質溫度由低變高。

因此,對于恒定溫度的逆卡諾循環或朗肯循環，在熱交換過 雇中開始溫差大后來溫差小，而勞倫茲循環在熱交換過程中溫差便比較均勻，將它們表示在 T.S圖上可清楚地看出，代表損失的面積(圖中陰影線部分) 前者小于后者。

所以，勞倫茲循環歸結起來有三個優點;理論供熱系數高; 熱交換損失小; 允許有較大 的溫升。

但是，要實現勞倫茲循環并不容易。們工程實踐中通常用下列方法來通近或實現。

循珠組合把一個單級壓縮循環分成若干子循環，每個子循環有一組冷凝器與蒸發器，按傳熱介質溫度的變化規律,相應蓋度低的冷凝器與溫度低的蒸發器相匹配。

其中每個了循環的最大傳熱溫差均小于總循環的最大值，每個子循環的壓力比也小于總循環的壓力比。

理論上講，子循環愈多愈接近勞倫茲循環,但實際上受結構的限制最多不宜超過四。

當熱系采用多缸往復壓縮機時比較容易循環組合,圖示即為一臺四缸壓縮機的組 合方案，其中冷凝器分成了四個而蒸發器僅分成兩個。
