修理英格索蘭壓縮機時所用的最簡單的檢驗-度量工具是: 帶刻 度的直尺、外卡鉗和內卡鉗。

使用外卡鉗或者內卡鉗來測量時, 從零件上最下來的尺寸可借直尺或者利用同任何已知尺寸相比較 的方法來確定它。

借帶刻度的直尺來讀尺寸時，測量準確度可達 ±0.5公厘。

使用外卡鉗或內卡鉗來測量時，必須注意:使它們不要歪 斜，或者完至自由地不產生任何一點力量而很輕松地和所測零件 元素表面的相當?shù)胤较嘟佑|。

利用外卡鉗或者內卡鉗測下來的尺寸也可以利用其他具有適 當刻度的測量工具，例如卡尺、千分尺或者千分棒量規，來確定。

在這種情況下，尺寸的測量難確度在很大程度上決定于進行 測量者的經驗。

除了上面所說的最簡單的度量?jī)x器(直尺、外卡鉗和內卡鉗) 外，在修理壓縮機時還要使用一系列比較復雜的儀器。

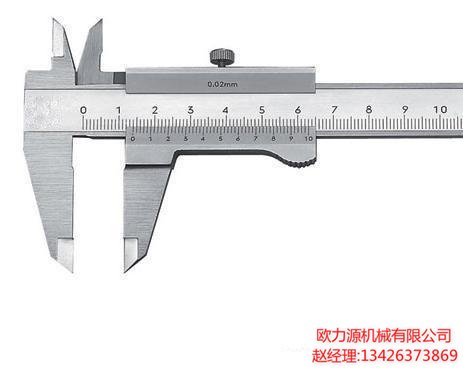

帶游標的卡尺如圖172所示,該游標可進行難確度達0.1公厘的測量。

準度為0.1公厘的游標系一個具有10等分刻度的短尺， 每一等分等于0.9公厘，也就是比1公厘短0.1公厘。

因此，當 游標上的刻度，例如刻度9，和卡尺標尺上的某一刻度相重合 時，則游標零刻度和卡尺標尺整公厘數) 的刻度之間的線段便應 箏于0.9公厘，而總尺寸則應等于1+0.9 公厘。

例如，該游標標尺的零刻度介于60和61公厘的刻度之間，并且這時游標的刻 度3和卡尺標尺上的刻度相重合，則所測皮帶尺寸等于60.3公厘。

根據相似的原理，也可制造出準確度為0.05和0.02公厘的游標。

測深卡尺是用來測定零件個別元素的深度和突出部 分等的尺寸用的。

畫線卡尺，除了量度可以用外卡鉗測量的尺寸外， 還可用來畫線。

測齒卡尺很像是兩個聯在一起的、標尺互成90°的 外卡鉗。齒的厚度是利用預先在垂道標尺上定好齒高，然后，從 水平標尺上來讀的方法測定的。齒頂高度和齒厚的尺寸都注在圖 上。
