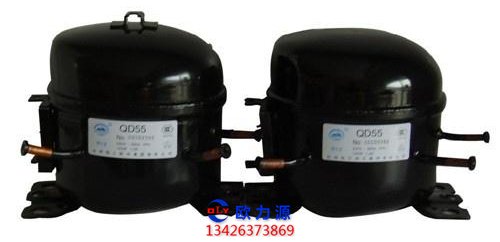

壓縮式電冰箱的出廠說明書有“停機后在3~5min 內不能再起動壓縮機的要求。

其原因是冰箱在運行中，制冷系統壓縮機的吸氣側(稱低壓 側) 壓力略高于大氣壓力，而排氣側(稱高壓側) 壓力高達1.18MPa左右， 兩側壓差很大。

停機后兩側的壓差，需要一段時間才能消除而達到平衡。

如果在沒有達到平衡時，立即起動電冰箱，電動機起動力矩可能克服不了這樣 高的壓差，處于堵轉狀態。

這樣，電機繞組電流將急劇增加，電機溫度升高，時間過長，有燒毀電動機的可能。

因此，要求電冰箱停機后需3~5min,等壓差減少后再起動。

在使用電冰箱的過程中，如果停電是人為的，完全可以按要求去做，但電網 供電也常有突然停、送電現象(如為滿足調整負荷的要求，臨時甩負荷停電。

不久又送電)，特別是白天，停電往往不引起注意，這就很難達到這一要求，因而對電動機安全運行極為不利。

對此，可采取裝置如圖所示簡單的電冰箱保護線路。

小容量的交流接觸器(或中間繼電器); S 為普通的門鈴按鈕; XS 為供電冰箱電源的插座。

正常運行時掀下按鈕s，接觸器K 吸合，其主觸點閉合，使供電冰箱的插座XS 有電，電冰箱得電工作，一旦供電電網停電，K 失壓將冰箱電源斷開。

當電網供電恢復后，必須經人工按按鈕才能重新起動電冰箱。 這種電冰箱電源插座的失壓保護裝置既簡單經濟，又安全可靠。
