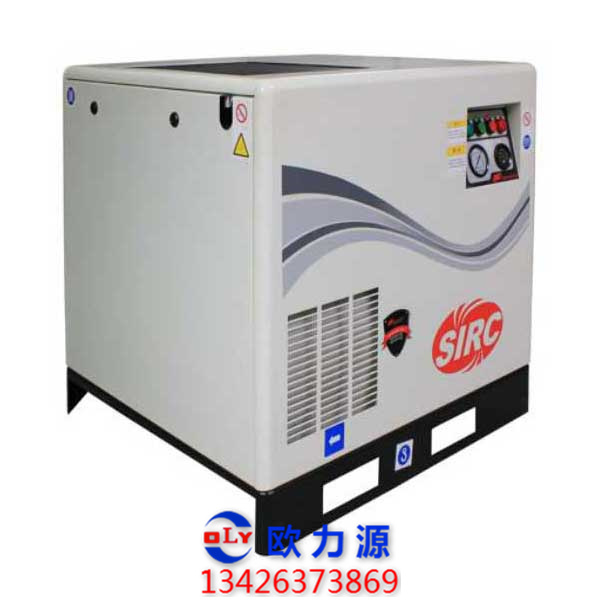

雙螺桿空壓機 (1m3-1.6m3)
描述:
-標準空壓機供貨范圍：
-冷風型40度環境溫度設計，滿足全天候運行的要求
-一體化主機，內置雙層圓錐滾柱軸承設計
-380V/3Ph/50hz,IEC標準設計，IP23 ODP三相感應電機
-自動啟/停控制&恒速運行 控制器
-繼電器控制器
-冷熱室隔離設計
-噪音聲壓為：69-70 dBA
-易于維護保養的Poly-V型皮帶驅動裝置
-機組尺寸及重量：底座型：826L*759W*782H 280Kg
-帶272升儲氣罐型：1437L*763W*1433H 397Kg
-標準空壓機供貨范圍：
-冷風型40度環境溫度設計，滿足全天候運行的要求
-一體化主機，內置雙層圓錐滾柱軸承設計
-380V/3Ph/50hz,IEC標準設計，IP23 ODP三相感應電機
-自動啟/停控制&恒速運行 控制器
-繼電器控制器
-冷熱室隔離設計
-噪音聲壓為：69-70 dBA
-易于維護保養的Poly-V型皮帶驅動裝置
-機組尺寸及重量：底座型：826L*759W*782H 280Kg
-帶272升儲氣罐型：1437L*763W*1433H 397Kg
| 型號 | 圖號 |
功率 KW |
壓力 Bar(g) |
氣量 m³/min |
冷卻方式 A/C W/C |
尺寸 L*W*H mm |
重量 kg |
| V5-7 | 4098543 | 5.5 | 7 | 0.83 | A/C | 826*759*782 | 280 |
| V5-8 | 24098550 | 5.5 | 8 | 0.78 | A/C | 826*759*782 | 280 |
| V5-10 | 24098568 | 5.5 | 10 | 0.7 | A/C | 826*759*782 | 280 |
| V7-7 | 24098576 | 7.5 | 7 | 1.1 | A/C | 826*759*782 | 280 |
| V7-8 | 24098584 | 7.5 | 8 | 1.03 | A/C | 826*759*782 | 280 |
| V7-10 | 24098592 | 7.5 | 10 | 0.91 | A/C | 826*759*782 | 280 |
| V11-7 | 24098600 | 11.0 | 7 | 1.63 | A/C | 826*759*782 | 280 |
| V11-8 | 24098618 | 11.0 | 8 | 1.52 | A/C | 826*759*782 | 280 |
| V11-10 | 24098626 | 11.0 | 10 | 1.35 | A/C | 826*759*782 | 280 |
SIRC V系列 5.5-11KW產品介紹
V系列的產品特點—模塊化設計
整機結構預覽
V系列的產品特點—模塊化設計
整機結構預覽
V系列的產品特點—模塊化設計
- 主機模塊
- 采用了久經考驗的英格索蘭螺桿主機。
- 完全整合了主機、分離系統和內部連接管道。
- 內置通道，消除了軟管及接頭處的泄漏等故障。
- 帶可旋轉拆卸油分離芯的兩級高效分離系統 。
旋式油濾和油分 易耗件維護更換方便
高效一體式壓縮模塊，整合了主機和油分離器減少管路和接頭，降低泄漏
V系列的產品特點—模塊化設計
傳動驅動模塊
- 標準ODP電機配置，TEFC電機選項
- 轉速: 2930rpm
- 電壓: 415V & 380V
- 雙軸電機，配置一體化冷卻風扇，無需再額外增加風扇電機。
- 前后軸承永久潤滑。
- DOL啟動，7kW和11kW提供SD選項。
- 防護等級 IP23
- 最高運行環境溫度達到 40℃
V系列的產品特點—模塊化設計
傳動驅動模塊
- 傳動部分標準配置Poly-V皮帶
- 進口 Poly-V皮帶，比傳統皮帶壽命更長
- 整個使用期內，能確保皮帶直線度完好，并保持理想的張緊度。
- 提供均衡的軸承負載和皮帶磨損，從而延長了皮帶的使用壽命。
- 減振墊
- 標配4個減振墊 ，減小振動，降低噪音
V系列的產品特點—模塊化設計
冷卻模塊
- 冷卻器
- 一體化冷卻器整合了油冷和后冷
- 頂部排風，避免熱氣回流，優化冷卻效果。
- 最高排氣溫度: 102℃/215℉
- 冷卻風扇
- 離心式一體化冷卻風扇，省去了風扇電機，節省能源
- 均勻冷卻
- 運行噪音低
V系列的產品特點—模塊化設計
控制模塊
- 控制面板
- ① 電源指示燈
- ② 開機按鈕
- ③ 啟停開關
- ④ 故障顯示 - 紅燈亮表示故障停機
- ⑤ 壓力表
- ⑥ 計時器
V系列的產品特點—模塊化設計
控制模塊
- 電氣控制
- ① 壓力開關控制啟停
-
② 可選擇設定調節器的運行壓力低于
壓力開關壓力，用調節器控制加/卸載 - ③ 高溫停機保護
- ④ 電機過載保護
- ⑤ 超壓安全減壓系統
V系列的產品特點—模塊化設計
冷室/熱室設計
機組內部冷熱區域分開的設計方式
- 冷室部分
- 包括電機、冷卻循環和控制系統
- 隔絕了主機輻射熱對電機運行的 影響，延長電機使用壽命
- 降低機箱溫度，有利于冷卻效果
- 熱室部分
- 主機壓縮循環
- 快速達到主機運行溫度，以消除任何冷凝水產生的可能性
- 隔離和減少主機噪音，達到靜音運行
V系列的產品特點——高可靠性
- 工業級噪音等級
- 72dBA低噪音運行
- 一體化離心式冷卻風扇，冷卻效果佳，噪音低
- 鈑金隔音罩殼
V系列的產品特點——易于服務
- 安裝維護簡便
- 各側面板均可拆卸，方便現場安裝和維護
- 機組排氣口即接即用。
- 內部布局合理，有充裕的空間方便檢測維護
- 旋式分離芯，更換快捷
- 底座型底架方便使用叉車運輸和移動
V系列的產品特點——易于服務
服務和維修靈活
- 易損件更換方便
-
可拆卸的側面板使
維修非常容易 -
Poly-V 型皮帶使用壽命長，拆
下面板和保護罩即可更換 -
頂置式冷卻空氣排風簡化了
現場排風
V系列的產品特點—人性化設計
- 邊角采用圓弧設計，堅固，安全
- 45°斜向上控制器面板，易于讀取和使用
V系列的產品特點—人性化設計
提供儲氣罐和冷凝水排放選項
- 儲氣罐
- 272L標準配置，500L選項
- GB標準，11barg儲氣罐
- 冷凝水排放
- 標準配置手動排污閥
- 可選配 EDV自動排污（推薦使用）
英格索蘭產品特點介紹
主動驅動
連接方式
| 優勢 | 弱勢 | |
| 皮帶連接 | 柔性連接，沖擊較小 | 效率相對較低，需要日常維護 |
| 連軸器連接 | 柔性連接，沖擊較小 | 效率相對較低，需要日常維護 |
| 齒輪連接 | 剛性連接，效率較高，無需要日常維護 | 沖擊和噪音相對較大 |
高可靠性的主機
- 使用久經考驗的Ingersoll Rand主機，高效，穩定
- 進氣端采用滾柱軸承
- 排氣端采用一對背對背滾椎軸承
- 特殊設計的儲油槽，避免干摩擦
高可靠性的主機
使用久經考驗的Ingersoll Rand主機，高效，穩定
采用高效堅固的電機，防護等級IP55，F(xiàn)級絕緣，B級溫升
高效低速電機
電機防護等級—— IP 55
|
防護等級 (第一位數字) |
含 義 (防止固體物體進入內部的等級) |
防護等級 (第二位數字) |
含 義 (防止水進入內部的等級) |
| 0 | 無防護 | 0 | 無防護 |
| 1 | 防護大于50mm的固體進入內部 | 1 | 防滴 |
| 2 | 防護大于12mm的固體進入內部 | 2 | 15°防滴（傾斜15度時仍可防止滴水侵入） |
| 3 | 防護大于2.5mm的固體進入內部 | 3 | 防淋水 |
| 4 | 防護大于1mm的固體進入內部 | 4 | 防濺 |
| 5 | 防塵進入內部 | 5 | 防噴水 |
| 6 | 塵密進入內部 | 6 | 防海浪或強力噴水 |
| 7 | 浸水 | ||
| 8 | 潛水 |
高效低速電機
電機溫升，絕緣等級
|
電動機的絕緣等級是指其所用絕緣材料的耐熱等級 允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度 附注：絕緣等級分為以下七個等級，每一個等級溫度（℃）如下 |
|||||||
| Y級 | A級 | E級 | B級 | F級 | H級 | C級 | |
| 最高允許溫度（℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
| 繞組溫升限值（K） | 60 | 75 | 80 | 100 | 125 | 125以上 | |
如絕緣等級為F級，溫升為B級，那么電機運行的最高環境溫度應該小于155-80=75 ℃。
高效低速電機
TEFC電機與ODP電機的比較
| 電機類型 | 優點 | 缺點 |
| TEFC閉式電機 |
1）適用范圍廣 2）電機維護工作量小 3）受環境濕度潮氣影響最小 |
1）電機的價格較高 2）重量、體積較大 |
| ODP開式電機 |
1）價格較低 2）尺寸較小、重量較輕 3）散熱能力強，絕緣不易老化 |
1）維護工作量稍大 2）不能用于環境惡劣的場合，特別是環境濕度長期較大地區 |
智能控制模塊
常見空壓機控制方式
| 繼電器控制 | 較早微電腦控制 | 微電腦控制 |
|
|
|
油分離和過濾模塊
- 油分離器
- 油和氣的混合物由分離器底部切向進入
- 分離機理：離心、聚凝、阻截
- 經過三重分離后壓縮空氣的含油量應低于3PPM
油過濾器
除去油系統中的金屬微粒和雜質等
保護主機軸承和轉子
過濾精度達到5微米
冷卻模塊
離心風扇
氣流沿風扇徑向流動
- 優點：
- 較高的風壓
- 較低的噪音等級
- 送風量更多
鐮刀式軸流風扇
氣流沿風扇軸向流動
- 優點：
- 尺寸較小
- 重量較輕
- 需要較小的安裝空間
閥件
最小壓力閥組件
- 最小壓力閥的作用：
- 1.維持油氣分離器內的壓力
- 2.減小油氣分離芯在卸載時前后的壓差
閥件
溫控閥的作用
防止突然故障停機
控制壓縮空氣的排氣溫度
控制冷卻油的油溫
- 如油溫低于吸入壓縮空氣的露點溫度，會使空氣中的水汽析出， 造成冷卻油的乳化失效
- 如油溫過高則不能帶走壓縮過程中更多的熱，使主機排氣溫度升高
密封
- 密封種類
- 錐面密封
- 平面密封
- 迷宮密封
- ……
- O型圈的優勢：
- 高耐腐蝕性，適用于油、水、氣及其他混合介質
- 高耐磨性，密封面磨損后具有自動彈性補償功能
- 良好的自潤滑性能．可作無油潤滑密封
- 結構簡單，安裝方便，且有自密封作用，密封性能可靠
