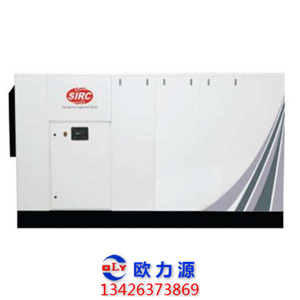

雙螺桿空壓機 (30m3-40m3)
描述
-標準空壓機供貨范圍：
-風冷/水冷兩種型號
-使用久經考驗的Ingersoll Rand主機，高效，穩定
-380V/6KV/10KV三種電壓選擇
-西門子電器元件
-大屏幕電腦控制器,可選擇中/英文兩種語言，操作界面友好
-預留RS485通訊接口，可實現自聯控或遠程控制
-可設備多種工作狀態，滿足生產節奏更改需求
-邊角采用圓弧設計，堅固，安全
-一體化鐮刀式風扇冷卻系統，顯著降低噪音
-全系列采用齒輪傳動，終身無須維護
-機組尺寸（mm）:電壓380V:4000L*1930W*2175H
電壓6KV/10KV:4650L*1930W*2175H
-標準空壓機供貨范圍：
-風冷/水冷兩種型號
-使用久經考驗的Ingersoll Rand主機，高效，穩定
-380V/6KV/10KV三種電壓選擇
-西門子電器元件
-大屏幕電腦控制器,可選擇中/英文兩種語言，操作界面友好
-預留RS485通訊接口，可實現自聯控或遠程控制
-可設備多種工作狀態，滿足生產節奏更改需求
-邊角采用圓弧設計，堅固，安全
-一體化鐮刀式風扇冷卻系統，顯著降低噪音
-全系列采用齒輪傳動，終身無須維護
-機組尺寸（mm）:電壓380V:4000L*1930W*2175H
電壓6KV/10KV:4650L*1930W*2175H
| 型號 | 圖號 |
功率 KW |
壓力 Bar(g) |
氣量 m³/min |
冷卻方式 A/C W/C |
尺寸 L*W*H mm |
重量 kg |
| V200-7A 380V IP23 | 非標 | 200 | 7 | 34.3 | A/C | 4000*1930*2175 | 4030 |
| V200-8A 380V IP23 | 非標 | 200 | 8 | 32.9 | A/C | 4000*1930*2175 | 4030 |
| V200-10A 380V IP23 | 非標 | 200 | 10 | 30.2 | A/C | 4000*1930*2175 | 4030 |
| V200-7W 380V IP23 | 非標 | 200 | 7 | 34.3 | W/C | 4000*1930*2175 | 4130 |
| V200-8W 380V IP23 | 非標 | 200 | 8 | 32.9 | W/C | 4000*1930*2175 | 4130 |
| V200-10 W380V IP23 | 非標 | 200 | 10 | 30.2 | W/C | 4000*1930*2175 | 4130 |
| V200-7A 6000V IP23 | 非標 | 200 | 7 | 34.3 | A/C | 4650*1930*2175 | 4830 |
| V200-8A 6000V IP23 | 非標 | 200 | 8 | 32.9 | A/C | 4650*1930*2175 | 4830 |
| V200-10A 6000V IP23 | 非標 | 200 | 10 | 30.2 | A/C | 4650*1930*2175 | 4830 |
| V200-7W 6000V IP23 | 非標 | 200 | 7 | 34.3 | W/C | 4650*1930*2175 | 4930 |
| V200-8W 6000V IP23 | 非標 | 200 | 8 | 32.9 | W/C | 4650*1930*2175 | 4930 |
| V200-10W 6000V IP23 | 非標 | 200 | 10 | 30.2 | W/C | 4650*1930*2175 | 4930 |
| V250-7A 380V IP23 | 24907883 | 250 | 7 | 44.6 | A/C | 4000*1930*2175 | 4934 |
| V250-8A 380V IP23 | 24907891 | 250 | 8 | 43.0 | A/C | 4000*1930*2175 | 4934 |
| V250-10A 380V IP23 | 24907909 | 250 | 10 | 39.0 | A/C | 4000*1930*2175 | 4934 |
| V250-7W 380V IP23 | 24907917 | 250 | 7 | 44.6 | W/C | 4000*1930*2175 | 5034 |
| V250-8W 380V IP23 | 24907925 | 250 | 8 | 43.0 | W/C | 4000*1930*2175 | 5034 |
| V250-10W 380V IP23 | 24907933 | 250 | 10 | 39.0 | W/C | 4000*1930*2175 | 5034 |
| V250-7A 6000V IP23 | 24907941 | 250 | 7 | 44.6 | A/C | 4650*1930*2175 | 5860 |
| V250-8A 6000V IP23 | 24907958 | 250 | 8 | 43.0 | A/C | 4650*1930*2175 | 5860 |
| V250-10A 6000V IP23 | 24907966 | 250 | 10 | 39.0 | A/C | 4650*1930*2175 | 5860 |
| V250-7W 6000V IP23 | 24907974 | 250 | 7 | 44.6 | W/C | 4650*1930*2175 | 5960 |
| V250-8W 6000V IP23 | 24907982 | 250 | 8 | 43.0 | W/C | 4650*1930*2175 | 5960 |
| V250-10W 6000V IP23 | 24907990 | 250 | 10 | 39.0 | W/C | 4650*1930*2175 | 5960 |
英格索蘭 200-250KW產品介紹
英格索蘭V系列的產品特點—易于服務
- 獨特的可拆卸鉸鏈式門板，最大程度上實現了檢修的便捷性
- 所有門板都能打開并卸下，方便進行所有維護和服務的項目
- 特有的油氣分離桶體蓋設計，無須將端蓋整體取下，就能輕松更換濾芯
英格索蘭V系列的產品特點—易于服務
- 冷卻器兩側預留吹掃清洗口
- 回油管小孔接頭具有可視功能
英格索蘭V系列的產品特點—人性化設計
- 邊角采用圓弧設計，堅固，安全
- 45°斜向上控制器面板，中英文顯示，易于讀取和使用
英格索蘭V系列的產品特點—人性化設計
- 一體化鐮刀式風扇冷卻系統，顯著降低噪音
英格索蘭V系列的產品特點—高可靠性
- 獨特的風道設計
英格索蘭V系列的產品特點—高可靠性
- 一體化鐮刀式風扇冷卻系統，使得冷卻可靠性和效率得以提高
專利設計的鐮刀式風扇，有效增加風量，降低了風扇電機功率
鐮刀式風扇同時能夠有效
降低噪音
降低噪音
英格索蘭V系列的產品特點—高可靠性
- 防止泄漏
- 模塊化的設計減少了管路連接，降低了泄漏的可能性
- 所有管道連接都采用了O型圈密封
油過濾和分離模塊,完全無需管道進行連接！
含油量低于3ppm
含油量低于3ppm
英格索蘭V系列的產品特點—模塊化設計
進氣模塊
- 模塊集成：
- 進氣過濾器
- 進氣閥
- 電磁閥
- 特點：
- 方便更換操作的進氣過濾器
- 高效進氣
- 集成電磁閥，減少了電磁閥數量
油過濾模塊
- 模塊集成：
- 油濾集成基座
- 油過濾器
- 溫控閥
- 特點：
- 方便更換操作的油過濾器
- 集成溫控閥
- 精確控制油溫，避免冷凝水析出
英格索蘭V系列的產品特點—模塊化設計
控制模塊
- 模塊集成：
- 電控箱
- 電氣元件——西門子品牌
- V-Tech智能控制器
- 控制器特點：
- 多達20種語言可選，標準中英文顯示
- 高清晰LED白屏顯示
- MODBUS遠程監控
- 多達22種故障報警
- 服務商信息顯示，讓您更容易找到我們
- 可選12個獨立用戶，可設置12種工作狀態
英格索蘭V系列的產品特點—高可靠性
- 獨立油冷卻器和后冷卻器布置，避免不同的熱膨脹程度造成的冷卻器失效
英格索蘭V系列的產品特點—易于服務
- 內部元件布置合理，服務空間大。所有需要服務的元器件都處在易于觸及的位置
英格索蘭V系列的產品特點—易于服務
- 全系列采用齒輪傳動，終身無須維護。
英格索蘭產品特點介紹
主動驅動
連接方式
| 優勢 | 弱勢 | |
| 皮帶連接 | 柔性連接，沖擊較小 | 效率相對較低，需要日常維護 |
| 連軸器連接 | 柔性連接，沖擊較小 | 效率相對較低，需要日常維護 |
| 齒輪連接 | 剛性連接，效率較高，無需要日常維護 | 沖擊和噪音相對較大 |
高可靠性的主機
- 使用久經考驗的Ingersoll Rand主機，高效，穩定
- 進氣端采用滾柱軸承
- 排氣端采用一對背對背滾椎軸承
- 特殊設計的儲油槽，避免干摩擦
高可靠性的主機
使用久經考驗的Ingersoll Rand主機，高效，穩定
采用高效堅固的電機，防護等級IP55，F級絕緣，B級溫升
高效低速電機
電機防護等級—— IP 55
|
防護等級 (第一位數字) |
含 義 (防止固體物體進入內部的等級) |
防護等級 (第二位數字) |
含 義 (防止水進入內部的等級) |
| 0 | 無防護 | 0 | 無防護 |
| 1 | 防護大于50mm的固體進入內部 | 1 | 防滴 |
| 2 | 防護大于12mm的固體進入內部 | 2 | 15°防滴（傾斜15度時仍可防止滴水侵入） |
| 3 | 防護大于2.5mm的固體進入內部 | 3 | 防淋水 |
| 4 | 防護大于1mm的固體進入內部 | 4 | 防濺 |
| 5 | 防塵進入內部 | 5 | 防噴水 |
| 6 | 塵密進入內部 | 6 | 防海浪或強力噴水 |
| 7 | 浸水 | ||
| 8 | 潛水 |
高效低速電機
電機溫升，絕緣等級
|
電動機的絕緣等級是指其所用絕緣材料的耐熱等級 允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度 附注：絕緣等級分為以下七個等級，每一個等級溫度（℃）如下 |
|||||||
| Y級 | A級 | E級 | B級 | F級 | H級 | C級 | |
| 最高允許溫度（℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
| 繞組溫升限值（K） | 60 | 75 | 80 | 100 | 125 | 125以上 | |
如絕緣等級為F級，溫升為B級，那么電機運行的最高環境溫度應該小于155-80=75 ℃。
高效低速電機
TEFC電機與ODP電機的比較
| 電機類型 | 優點 | 缺點 |
| TEFC閉式電機 |
1）適用范圍廣 2）電機維護工作量小 3）受環境濕度潮氣影響最小 |
1）電機的價格較高 2）重量、體積較大 |
| ODP開式電機 |
1）價格較低 2）尺寸較小、重量較輕 3）散熱能力強，絕緣不易老化 |
1）維護工作量稍大 2）不能用于環境惡劣的場合，特別是環境濕度長期較大地區 |
智能控制模塊
常見空壓機控制方式
| 繼電器控制 | 較早微電腦控制 | 微電腦控制 |
|
|
|
油分離和過濾模塊
- 油分離器
- 油和氣的混合物由分離器底部切向進入
- 分離機理：離心、聚凝、阻截
- 經過三重分離后壓縮空氣的含油量應低于3PPM
油過濾器
除去油系統中的金屬微粒和雜質等
保護主機軸承和轉子
過濾精度達到5微米
冷卻模塊
離心風扇
氣流沿風扇徑向流動
- 優點：
- 較高的風壓
- 較低的噪音等級
- 送風量更多
鐮刀式軸流風扇
氣流沿風扇軸向流動
- 優點：
- 尺寸較小
- 重量較輕
- 需要較小的安裝空間
閥件

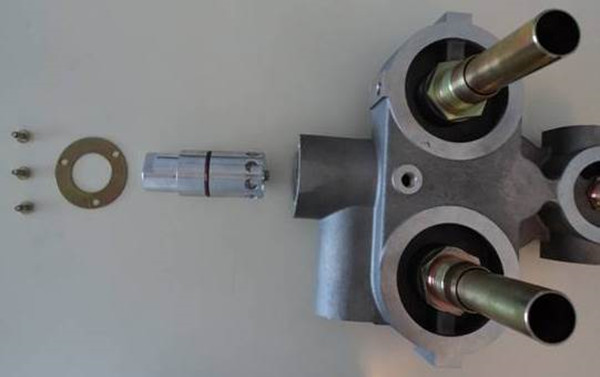

最小壓力閥組件
- 最小壓力閥的作用：
- 1.維持油氣分離器內的壓力
- 2.減小油氣分離芯在卸載時前后的壓差
閥件
溫控閥的作用
防止突然故障停機
控制壓縮空氣的排氣溫度
控制冷卻油的油溫
- 如油溫低于吸入壓縮空氣的露點溫度，會使空氣中的水汽析出， 造成冷卻油的乳化失效
- 如油溫過高則不能帶走壓縮過程中更多的熱，使主機排氣溫度升高
密封
- 密封種類
- 錐面密封
- 平面密封
- 迷宮密封
- ……
- O型圈的優勢：
- 高耐腐蝕性，適用于油、水、氣及其他混合介質
- 高耐磨性，密封面磨損后具有自動彈性補償功能
- 良好的自潤滑性能．可作無油潤滑密封
- 結構簡單，安裝方便，且有自密封作用，密封性能可靠
