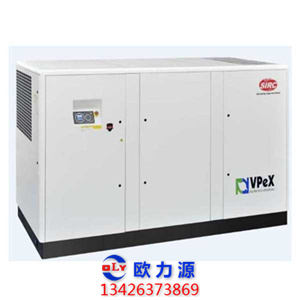

VPeX螺桿空壓機 (6.2m3-14m3)
描述
-標準空壓機供貨范圍：
-冷風型46度環境溫度設計，滿足全天候運行的要求
-使用久經考驗的Ingersoll Rand主機，高效，穩定
-380V/3Ph/50hz,IEC標準設計，IP55 TEFC三相感應電機
-西門子電器元件
-大屏幕電腦控制器,可選擇中/英文兩種語言，操作界面友好
-預留RS485通訊接口，可實現自聯控或遠程控制
-可設備多種工作狀態，滿足生產節奏更改需求
-邊角采用圓弧設計，堅固，安全
-一體化鐮刀式風扇冷卻系統，顯著降低噪音
-全系列采用齒輪傳動，終身無須維護
-機組尺寸（mm）:2367L*1234W*1548H
-標準空壓機供貨范圍：
-冷風型46度環境溫度設計，滿足全天候運行的要求
-使用久經考驗的Ingersoll Rand主機，高效，穩定
-380V/3Ph/50hz,IEC標準設計，IP55 TEFC三相感應電機
-西門子電器元件
-大屏幕電腦控制器,可選擇中/英文兩種語言，操作界面友好
-預留RS485通訊接口，可實現自聯控或遠程控制
-可設備多種工作狀態，滿足生產節奏更改需求
-邊角采用圓弧設計，堅固，安全
-一體化鐮刀式風扇冷卻系統，顯著降低噪音
-全系列采用齒輪傳動，終身無須維護
-機組尺寸（mm）:2367L*1234W*1548H
| 型號 | 圖號 |
功率 KW |
壓力 Bar(g) |
氣量 m³/min |
冷卻方式 A/C W/C |
尺寸 L*W*H mm |
重量 kg |
| VpeX37-7 | 24298960 | 37 | 7.5 | 7.2 | A/C | 2367*1234*1548 | 1519 |
| VpeX37-8 | 24298978 | 37 | 8 | 7.1 | A/C | 2367*1234*1548 | 1519 |
| VpeX37-10 | 24298986 | 37 | 10 | 6.2 | A/C | 2367*1234*1548 | 1519 |
| VpeX45-7 | 24328098 | 45 | 7.5 | 9.1 | A/C | 2367*1234*1548 | 1552 |
| VpeX45-8 | 24038952 | 45 | 8 | 8.3 | A/C | 2367*1234*1548 | 1552 |
| VpeX45-10 | 24328106 | 45 | 8 | 8.3 | A/C | 2367*1234*1548 | 1552 |
| VpeX55-7 | 24328114 | 55 | 7.5 | 11 | A/C | 2367*1234*1548 | 1642 |
| VpeX55-8 | 24038945 | 55 | 8 | 10.6 | A/C | 2367*1234*1548 | 1642 |
| VpeX55-10 | 24328122 | 55 | 10 | 9.2 | A/C | 2367*1234*1548 | 1642 |
| VpeX55-13 | 24328130 | 55 | 13 | 7.7 | A/C | 2367*1234*1548 | 1642 |
| VpeX55-7W | 非標 | 55 | 7.5 | 11 | W/C | 2367*1234*1548 | 1695 |
| VpeX55-8W | 非標 | 55 | 8 | 10.6 | W/C | 2367*1234*1548 | 1695 |
| VpeX55-10W | 非標 | 55 | 10 | 9.2 | W/C | 2367*1234*1548 | 1695 |
| VpeX55-13W | 非標 | 55 | 13 | 7.7 | W/C | 2367*1234*1548 | 1695 |
| VpeX75-8 | 24038937 | 75 | 8 | 14 | A/C | 2367*1234*1548 | 1660 |
| VpeX75-10 | 24328148 | 75 | 10 | 12.5 | A/C | 2367*1234*1548 | 1660 |
| VpeX75-10 | 24328155 | 75 | 13 | 9.9 | A/C | 2367*1234*1548 | 1660 |
| VpeX75-8W | 非標 | 75 | 8 | 14 | W/C | 2367*1234*1548 | 1713 |
| VpeX75-10W | 非標 | 75 | 10 | 12.5 | W/C | 2367*1234*1548 | 1713 |
| VpeX75-13W | 非標 | 75 | 13 | 9.9 | W/C | 2367*1234*1548 | 1713 |
英格索蘭——VPeX系列空壓機
VPeX系列簡介
VPeX的命名源于一句英文標語——
We Perform eXcellence!專注卓越體驗
- 功率段：15-160kW
- 壓力段：7,8,10,13Barg
-
冷卻方式：15-160kW風冷
90-160kW水冷
專注卓越體驗——高效
VPeX系列空壓機不僅擁有卓越的氣量，同時關注客戶的能耗與生產力！
相同功率，排氣量更大
| VPeX 8Barg | GA 8Barg | GA+ 8Barg | |
| 22kW | 4.3 | 3.5 | 3.7 |
| 37kW | 7 | 6.3 | 3.7 |
| 45kW | 8.2 | 7.3 | 8 |
| 55kW | 10.5 | 9.3 | 10.1 |
| 75kW | 13.8 | 12.3 | 13.8 |
| 110kW | 20.9 | 19.4 | n/a |
| 160kW | 30.4 | 28.8 | n/a |
能效更高，提高生產力
全系列皆能達到2級能效，部分型號更可達到1級能效，全系列待申報GC節能產品認證！
氣量和能效提升的原因
VPeX系列為了追求卓越的排氣量和能效，同時在壓縮空氣的各個環節力求節能和高效：
| 進氣 | 驅動 | 壓縮 | 排氣 |
| 采用高效進氣過濾器和超低壓損進氣閥，有效的降低了進氣壓損，提高了進氣效率 | 采用高效電機（IE2效率）和高精度主機齒輪直聯的方式（37kw-160kw），無聯軸器等易損環節，更加高效、穩定 | 采用最新一代的英格索蘭主機，或匹配更大直徑的螺桿，轉速低，噪音輕，震動小，效率高，壽命長 | 采用低壓損的油分，油濾和冷卻器，結合獨有的管路設計，實現機組穩定、高效運行 |
VPeX系列特點
- 高效
-
世界領先的排氣量和能效，
節能高效，舍我其誰
- 穩定
-
穩定，不僅僅是穩定，
也是效率的體現
- 智能
-
智能，意味著它是
一臺會“思考”的空壓機
- 人性化
-
科技以人為本，從“機本位”
到“人本位”的體驗
專注卓越體驗——穩定
根據英格索蘭在全球范圍內進行的消費者意向調查，空壓機運行的穩定性一項連續多年被排在第一位！
| 主機 | 電機 | 電控箱 | 冷卻器 | 管路及連接 |
| 采用最新一代的英格索蘭主機，或匹配更大直徑的螺桿，轉速低，噪音輕，震動小，效率高，壽命長 | 高達55度環境使用溫度，F級絕緣，B級溫升，超大型軸承，壽命長 | 采用國際一線品牌的電器元件，耐高溫設計可保證電控箱穩定工作在高溫環境下 | 采用最大環境溫度高達46℃的高效冷卻器設計，同時油冷卻器和后冷卻器非焊接式連接，避免熱應力損壞 | 采用O型圈密封，杜絕泄露；軟硬管選用更合理，壽命更持久 |
真正的46度環境使用溫度，在炎熱的夏季不再“發燒”！
專注卓越體驗——智能
強大的控制系統，給予空壓機全方位的保護
- 友好操作界面設計
- 寬大清晰白色LED顯示屏
- 標準中英文顯示，提供20種語言
- 同時顯示多行歷史運行與操作記錄
- 全方位的的保護功能
- 對電機全方位保護
- 多達22種故障報警
- 自動調節負荷率，控制壓力平衡
- 強大的通訊聯控功能
- RS485通訊功能，支持MODBUS通訊協議
- 可聯控8臺空壓機
- 可設置12種工作狀態，供客戶不同時段切換使用
專注卓越體驗——人性化
充分考慮客戶的使用，科技以人為本
- 低噪音
- 低噪音冷卻風扇
- 采用封閉靜音箱式設計
- 去高頻噪音設計，提高聽覺舒適度
- 便維護
- 日常維護部件，位于機器同一側
- 維修空間大，零部件布置合理
- 鉸鏈式門板，便于開啟關閉
- 易使用
- 整機圓角設計，更安全
- 控制器面板斜向上，讀取更方便
- 進氣端裝有預過濾網，干凈并延長使用壽命
氣量和能效提升的原因—進氣及驅動
| 超低壓損進氣閥 |
高精度齒輪直聯 (37-160kW) |
專利POLY-V皮帶 （15-30kW） |
高效高可靠電機 |
| 正常運轉時進氣控制閥全開，此時壓力損失僅為0.005bar | 齒輪箱采用AGMA 13級制造標準，傳動效率更高，壽命更長 | 單根專利技術POLY-V寬型皮帶，結合自張緊調節不打滑，效率高 | IE2高效電機，效率最高可達95%；F級絕緣，B級溫升，超大型軸承，壽命長 |
 |
 |
 |
 |
氣量和能效提升的原因—壓縮及排氣
| 新一代英格索蘭主機 | 低壓損油分和油濾 | 改良通道的冷卻器 | 優配的管路系統 |
| 優化的5:6非對稱型線，加大的主機進出口設計，更大直徑轉子，顯著提升壓縮效率 | 原始壓力損失小，高效過濾 | 冷卻翅片厚度僅為0.14mm，顯著提升內部空氣通道空間，降低冷卻器壓損，高效冷卻 | 管路直徑根據氣量增加適當放大，多用軟管取代金屬彎管，以減小內部管路壓降 |
 |
 |
 |
 |
已成功開發行業
- 紡織
- 電廠
- 空分
- 水泥
- 玻璃
英格索蘭產品特點介紹
主動驅動
連接方式
| 優勢 | 弱勢 | |
| 皮帶連接 | 柔性連接，沖擊較小 | 效率相對較低，需要日常維護 |
| 連軸器連接 | 柔性連接，沖擊較小 | 效率相對較低，需要日常維護 |
| 齒輪連接 | 剛性連接，效率較高，無需要日常維護 | 沖擊和噪音相對較大 |
高可靠性的主機
- 使用久經考驗的Ingersoll Rand主機，高效，穩定
- 進氣端采用滾柱軸承
- 排氣端采用一對背對背滾椎軸承
- 特殊設計的儲油槽，避免干摩擦
高可靠性的主機
使用久經考驗的Ingersoll Rand主機，高效，穩定
采用高效堅固的電機，防護等級IP55，F級絕緣，B級溫升
高效低速電機
電機防護等級—— IP 55
|
防護等級 (第一位數字) |
含 義 (防止固體物體進入內部的等級) |
防護等級 (第二位數字) |
含 義 (防止水進入內部的等級) |
| 0 | 無防護 | 0 | 無防護 |
| 1 | 防護大于50mm的固體進入內部 | 1 | 防滴 |
| 2 | 防護大于12mm的固體進入內部 | 2 | 15°防滴（傾斜15度時仍可防止滴水侵入） |
| 3 | 防護大于2.5mm的固體進入內部 | 3 | 防淋水 |
| 4 | 防護大于1mm的固體進入內部 | 4 | 防濺 |
| 5 | 防塵進入內部 | 5 | 防噴水 |
| 6 | 塵密進入內部 | 6 | 防海浪或強力噴水 |
| 7 | 浸水 | ||
| 8 | 潛水 |
高效低速電機
電機溫升，絕緣等級
|
電動機的絕緣等級是指其所用絕緣材料的耐熱等級 允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度 附注：絕緣等級分為以下七個等級，每一個等級溫度（℃）如下 |
|||||||
| Y級 | A級 | E級 | B級 | F級 | H級 | C級 | |
| 最高允許溫度（℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
| 繞組溫升限值（K） | 60 | 75 | 80 | 100 | 125 | 125以上 | |
如絕緣等級為F級，溫升為B級，那么電機運行的最高環境溫度應該小于155-80=75 ℃。
高效低速電機
TEFC電機與ODP電機的比較
| 電機類型 | 優點 | 缺點 |
| TEFC閉式電機 |
1）適用范圍廣 2）電機維護工作量小 3）受環境濕度潮氣影響最小 |
1）電機的價格較高 2）重量、體積較大 |
| ODP開式電機 |
1）價格較低 2）尺寸較小、重量較輕 3）散熱能力強，絕緣不易老化 |
1）維護工作量稍大 2）不能用于環境惡劣的場合，特別是環境濕度長期較大地區 |
智能控制模塊
常見空壓機控制方式
| 繼電器控制 | 較早微電腦控制 | 微電腦控制 |
|
|
|
油分離和過濾模塊
- 油分離器
- 油和氣的混合物由分離器底部切向進入
- 分離機理：離心、聚凝、阻截
- 經過三重分離后壓縮空氣的含油量應低于3PPM
油過濾器
除去油系統中的金屬微粒和雜質等
保護主機軸承和轉子
過濾精度達到5微米
冷卻模塊
離心風扇
氣流沿風扇徑向流動
- 優點：
- 較高的風壓
- 較低的噪音等級
- 送風量更多
鐮刀式軸流風扇
氣流沿風扇軸向流動
- 優點：
- 尺寸較小
- 重量較輕
- 需要較小的安裝空間
閥件
最小壓力閥組件
- 最小壓力閥的作用：
- 1.維持油氣分離器內的壓力
- 2.減小油氣分離芯在卸載時前后的壓差
閥件
溫控閥的作用
防止突然故障停機
控制壓縮空氣的排氣溫度
控制冷卻油的油溫
- 如油溫低于吸入壓縮空氣的露點溫度，會使空氣中的水汽析出， 造成冷卻油的乳化失效
- 如油溫過高則不能帶走壓縮過程中更多的熱，使主機排氣溫度升高
密封
- 密封種類
- 錐面密封
- 平面密封
- 迷宮密封
- ……
- O型圈的優勢：
- 高耐腐蝕性，適用于油、水、氣及其他混合介質
- 高耐磨性，密封面磨損后具有自動彈性補償功能
- 良好的自潤滑性能．可作無油潤滑密封
- 結構簡單，安裝方便，且有自密封作用，密封性能可靠
