英格索蘭壓縮空氣熱能回收系統解決方案
概述
空壓機是每個工業企業最重要的設備之一，但它同時又是能耗最大的設備之一。可是你知道嗎？
空壓機運行時有85%的電能轉換為熱能，壓縮熱消耗的能量占空壓機運行功率的85%以上，通常這部分能量通過機組的冷卻交換 系統散發到大氣當中，被白白浪費。而通過空壓機熱能回收系統，完全可以回收70%~90%被浪費的熱能，幫助客戶大幅節約電 費，提高生產力。
英格索蘭研發了針對微油、無油、離心式壓縮機的熱能回收產品及其控制系統，用于RO原水預熱，鍋爐補水預熱，生活熱水，及其他工 藝制程領域，能源利用水平提高70-90%。
案例應用
- 項目背景
- 英格索蘭對某煤炭企業3臺（2開1備）250KW噴油螺桿空壓機進行熱回收改造，用于員工生活用熱水。
- 熱回收系統采用二次換熱，恒溫出水的模式，在冬季每天可產生 120噸60℃洗浴熱水，可滿足1000名礦工洗浴需求。
系統設計和實施
英格索蘭基于客戶整個壓縮空氣系統的穩定性為客戶提供可靠高效的熱回收系統
- iHRS熱回收系統產品
- 二次循環水系統——避免核心部件結垢堵塞
- 溫度控制系統——確保空壓機安全及用水恒溫
- 水泵和保溫管路——降低管路中的熱量浪費
- 系統設計和實施
- 本案例中，英格索蘭熱回收節能項目為客戶每年節約3600噸蒸汽，效益顯著。
微油螺桿壓縮機熱能回收系統
英格索蘭在微油螺桿壓縮機熱能回收領域的最新成果！實現了熱回收與壓縮機完美的結合：適用于各類微油螺桿壓縮機。我們不僅僅提供 產品，還提供完整的熱回收解決方案。
- 產品特點
- 高達80%的回收率
- 最高約70℃的出水溫度，滿足高溫型用水需求
- PLC+觸摸屏的智能控制
- 316L不銹鋼材質的高效熱量交換模塊
- 兼顧油路和水路的雙回路控制
無油螺桿壓縮機熱能回收系統
采用獨特設計的閉式軟水循環換熱系統，在確保空壓機可靠運行的前提下，產生最高約70℃的熱水，回收率最高達80%。根據現場實際 情況，英格索蘭還可以提供一拖多產品。
- 產品特點
- 高達85%的回收率
- 最高約70℃的出水溫度，滿足高溫型用水需求
- 不易結垢的軟水閉式循環系統
- 316不銹鋼材質的內置保護模塊
- 不銹鋼內部管路
離心式壓縮機多級高效熱回收系統
英格索蘭革命性的研發出針對多級離心式壓縮機的高效熱能回收系統。可根據現場實際情況，提供多級回收，以及末級回收等多種解決方 案；并且可與壓縮熱再生干燥機相結合，實現節能效益的最大化。
- 產品特點
- 高達90%的回收率
- 最高90℃的出水溫度，滿足高溫型用水需求
- 靈活的一拖多選項
- 靈活的一拖多選項
- 可與零氣損的壓縮熱再生干燥機相結合
空壓機余熱回收裝置

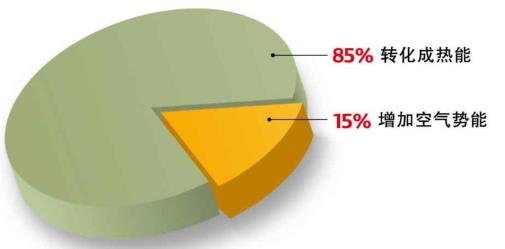

美國能源署統計數據
- 用于增加空氣勢能所消耗的電能只占運行功率的15%左右；
- 85%的電能轉化為熱能，通過空壓機機殼和冷卻器排放到大氣中去。
- 通過熱回收技術改造其中電能轉化成的熱能中有80%可以是回收利用。
可回收熱能來源
-
噴油螺桿空壓機
（主要回收高溫潤滑油的熱量） - A. 高溫潤滑油※
- B. 高溫壓縮空氣
- C. 回收效率：60%
-
無油螺桿空壓機
（主要回收高溫壓縮空氣的熱量） - A. 中間冷卻器※
- B. 油冷卻器
- C. 后置冷卻器 ※
- D. 回收效率：70%
※主要熱量來源
熱回收裝置
噴油螺桿空壓機熱回收裝置
無油螺桿空壓機熱回收裝置
噴油機熱回收主要原理
無油機熱回收主要原理
無油機熱回收裝置內部構造圖
兩種熱回收裝置比較
| 噴油機熱回收 | 無油機熱回收 | |||
| IR熱回收 | 競爭對手熱回收 | IR無油機熱回收 |
競爭對手無油機熱回
收
|
|
| 改造方式 | 基本原理相同 | 基本原理相同 | 基本相同 | 基本相同 |
| 回收效率 | 基本相同 | 基本相同 | 基本相同 | 基本相同 |
| 換熱方式 | 油水換熱 | 油水換熱 | 氣水換熱-水水換熱 | 氣水換熱-水水換熱 |
|
循環加熱
溫度
|
80℃ | 80℃ | 70℃ | 70℃ |
| 應用方式 | 基本相同 | 基本相同 | 基本相同 | 基本相同 |
| 外形尺寸 |
IR的外形更加
美觀
|
外形參差不齊 | 一體化設計，結構緊湊 |
分為兩部分，占用空
間
|
| 改造方式 |
IR專業人員直
接進行改造，
|
由非專業施工隊進
行改造
|
一步到位，安裝改造簡便 |
分為兩個系統，安裝
較為繁瑣
|
| 維護服務 |
由IR專業的服
務人員進行維
護，與空壓機
打包維護
|
非空壓機專業人員
維護
|
由IR專業的人員進行維護 | 代理商進行維護 |
| 適用機型 |
針對各類型空
壓機量身定做
|
產品單一，沒有針
對性
|
90KW-250KW 包括IR
與競爭對手的機器
|
自能改造自己品牌
的機器
|
空壓機熱回收裝置主要應用
- 洗澡
- 人數淋浴噴頭數量持續時間班次有無特殊要求
- 工藝用水
- 水量供水方式進出水溫度原有加熱方式
- 采暖
- 采暖面積溫度要求水量要求
- 鍋爐補水
- 水量

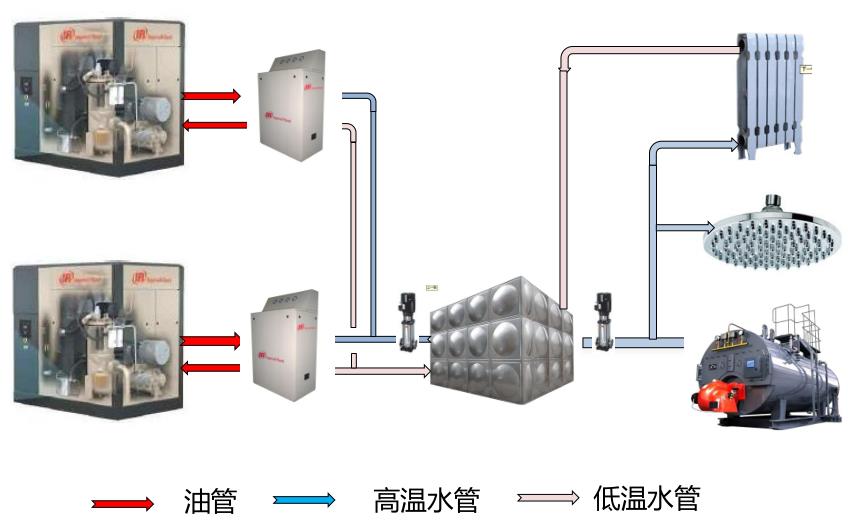

空壓機熱回收標準流程圖
熱量計算方法
熱量計算方法—判斷能否滿足客戶熱量需求
- Q1 = CM△T
- Q1 : 總熱量 單位：KJ
- C : 水的比容 常數：4.187KJ/（KG ℃）
- M: 水的質量 單位：KG
- △T: 進出水溫差 單位：℃
- Q2 :空壓機可提供的熱量 單位：KJ
如果Q1 ≤ Q2
則：空壓機提供的熱量可以滿足用戶用熱需求
1KW=860Kcal=3600KJ
注：噴油機回收效率按60%計，無油機回收效率按70%計
熱量計算方法
- 熱量計算方法 — 以160KW的噴油螺桿為例
- 160KW的噴油機可以回收的熱量為：
- Q2=160×60%=96KW
- 每小時可以產生60℃的熱水水量為（進水溫度以5℃計算）：
- Q2=CM△TM=Q2/C △T
- M=96×3600÷4.187÷（60-5)=1500Kg
- 單人洗澡水量以60L計，每小時產生的水量可供洗澡的人數為：
- 1500÷60=25（人）

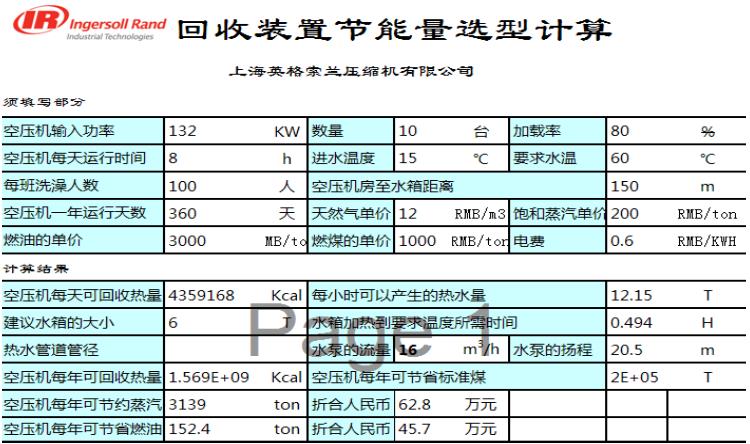

熱量計算小工具
行業應用機會
- 機械行業—工人浴室 工藝加熱 鍋爐補水預熱
- 食品行業—工人浴室 工藝加熱 暖瓶
- 電子行業—工人浴室 純水制取
- 半導體行業—工人浴室 純水制取 采暖
- 化工行業—純水制取 工人洗澡
噴油機熱回收成功案例
- 熱能來源： 7臺160kW風冷式噴油空氣壓縮機
- 應用類型： 工藝用熱水生活用熱
- 實際用途： 鍋爐用水預加熱工人浴室熱水辦公采暖
- 如何實現： 采用二次換熱的方法對熱量進行利用回收
- 實際效果： 工人浴室熱水和鍋爐補水均達到70℃

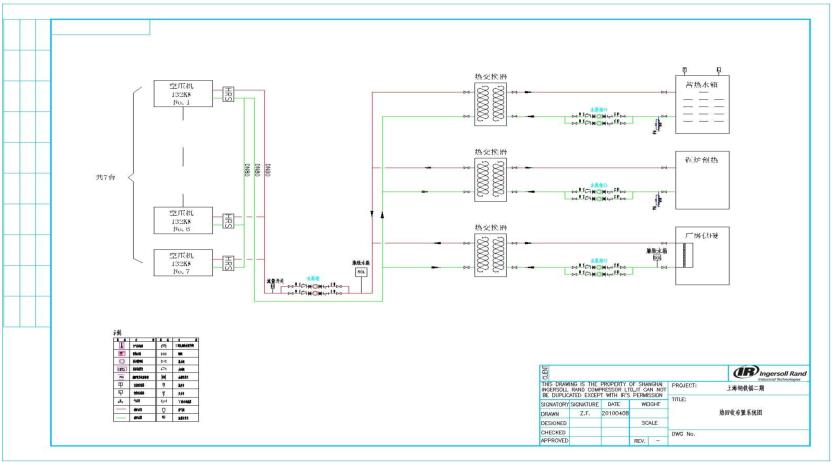

圖紙展示

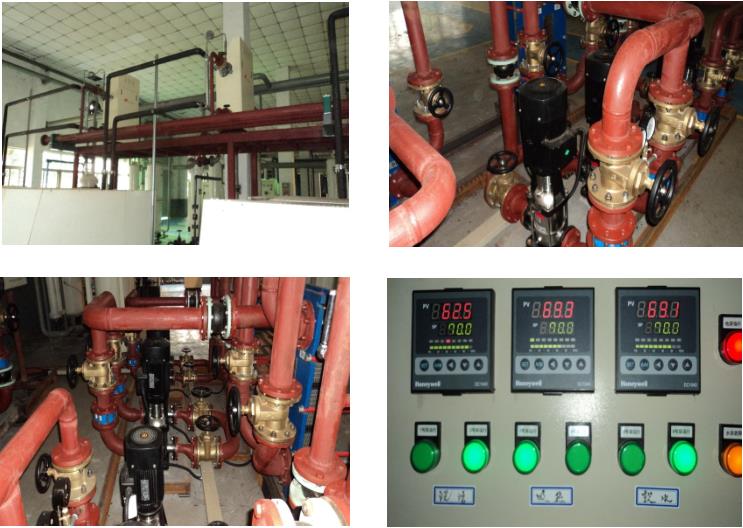

現場照片
無油機熱回收成功案例
-
江蘇寶潔有限公司——工藝用水加熱
空壓機型號:IRN132K-OFWC熱回收型號: HRS-OFS-132
-
上海龍陽精密復合銅管有限公司——烘房加熱
- 空壓機型號: S 250 WC
- 用熱端進水溫度：62℃
- 用熱端出水溫度：73℃
- 用熱端流量：13.5M3/H
- 熱回收型號: HRS-OFS-250
- 熱回收效率：70%

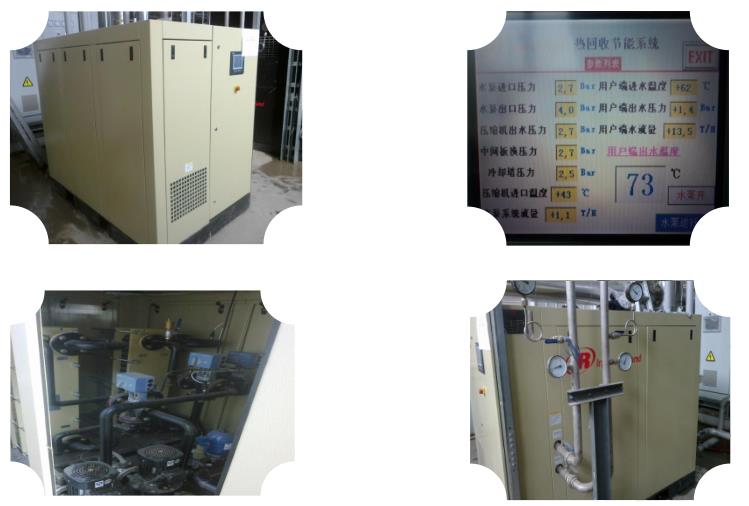

現場照片
業務支持
- 英格索蘭工業技術中國區
- 空氣系統解決方案團隊
- 服務部門
- 聯系人：趙經理
- 電話：010-58479669
- 手機：13426373869
