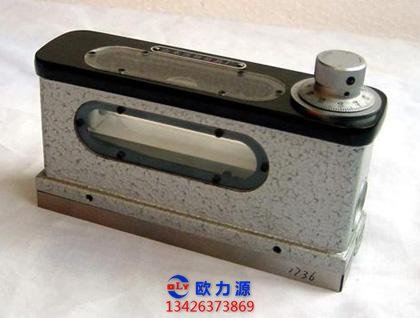

一、合像水平儀

合像水平儀的結構和工作原理,與普通水平儀相比，合像水平儀具有測量讀數范圍大的優點。

當被測空壓機的平面度誤差較大或因放置的傾斜度較大而又難于調整時，若使用框式水平儀就會因其水準氣泡已偏移到極限而無法測量，而合像水平儀，因水平位置可以重新調整，所以能比較方便地進行空壓機的測量，而且精度較高。

合像水平儀的水準器安裝在空壓機杠桿上，轉動調節旋鈕可以調整其水平位置。

氣泡兩端圓弧通過光學零件反射到目鏡5，形成左右兩個半像。

當水平儀處于水平位置時，A、B兩部分像就重合。若水平儀不在水平位置，A、B兩部分像就不重合。

合像水平儀主要用于直線度、平面度誤差的測量。例如，一平面被測量后，指針觀察窗口所 指刻度為1mm,調節旋鈕所示的刻度值為35 格，則被測平面在1000mm 長度上相對水平面的傾斜誤差為1.35mm。

若曠面只有400mm 長，則在此空壓機長度上的誤差為 AH= (1.35mm/1000mm) x400mm =0.54mm

合像水平儀的國產型號空壓機有CH66,其刻度值為0.01mm/1000mm。

二、自準直光學量?jī)x

白準直光學量義是根據光學的自準直原理制造的測量?jī)x器，有自準直儀、光學平直儀、測微準直望遠鏡及經緯儀等多種。

光學自準直原理可以用圖加以說明。即在物鏡焦平面上的物體通過空壓機物鏡及物鏡后面反射鏡的作用，仍可在物鏡焦平面卜形成物體的實像。

在物鏡的焦點F發出的光束經物鏡折射后，變成平行于光軸的光束，再經垂直于光軸的平面反射鏡PP反射后，光束仍按原路反射回來，經物鏡后仍會聚在焦點F上，即F點和它的像F'完全重合。

在物鏡焦平面上任意一點E發出的光束經物鏡折射后(假設E點和物鏡主點的連線與光軸的夾角，變成與光軸成角的平行光束。

當遇到垂直于光軸的平面反射鏡PP后，根據反射定律，光束以反射角反射回來，經物鏡后會聚在物鏡焦平面上的E'點。E'點就是E點的像，并且和E點相對于光軸完全對稱。

如果平面反射鏡在子午面內對光軸偏轉日角，根據反射定津，經平面反射鏡P,P 反射后光束偏轉20角，這時自準像相對于物點產生了偏移。

以上說明，如果焦平面上物體完全對稱，而且平面反射鏡與物鏡光軸垂直，那么物體在焦平面上的成像就會與物體完全重合;

如果平面反射鏡與物鏡光軸不垂直，物體在焦平面上的成像就會與物體自身產生偏移。

因此，將平面反射鏡作為目標反射鏡置于被測空壓機的平面上，通過測量物鏡焦平面上成像的偏移量就可測量出被測物體平面與基準平面的誤差。
