1.壓縮機活塞環密封的原理

活塞環的主要作用是密封氣缸與活塞之間的間隙，防止氣體從壓縮容積的一側漏向另一 側。

當活塞環安裝在氣缸內時，由于環本身的彈性，產生定比壓po,使環緊貼在氣缸工作面上。

當壓縮機工作時，活塞環上部受氣體壓力PI 作用，環的下部受P2作用，形成 了壓力差，使環推向壓力較低一并緊貼在環槽端面上，封住了氣體沿環槽端面的泄漏。

作用在活塞環內國表面的壓力，可近似認為等于pro此壓力大于作用在活塞環外圓表面上的 平均壓力所形成的壓力有時遠比環本身比壓大得多，它使活塞環進一步緊貼 在氣缸工作面上,從而堵住問隙，密封氣活塞環的密封主要靠氣體壓力的作用，但活塞體。

因此,環本身的比壓作用也是關鍵的。假使活塞環的本身彈力消失，即開始活塞環與氣缸工作面間出現間隙，氣體可直接由此短路漏出。

活塞環下部壓力就會接近或等于p,此 時密封失效。就會接近或等于Pi,此時密封失效。

對于無油潤滑壓縮機用的填充聚四氣乙烯活塞環，有時需加金屬張力環，即在活塞環內 圓表面套上一個金屬環以增加比壓。

由于一般的活塞環都具有切口,氣體可通過切口泄漏，加之氣缸和活塞環槽與環端面的幾 何誤差，這些也會造成泄謝的因素。

所以使而必須采用多道活塞環，使氣體每通用一道 環阻止泄漏是不可能的,過一道環產生一次節流，以達到減少泄漏的目的。

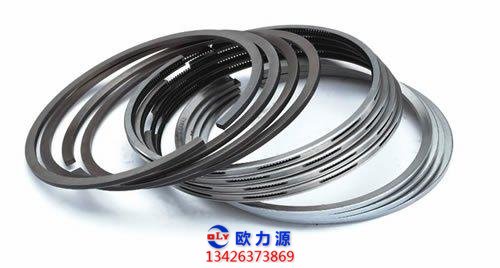

2.壓縮機活塞環的結構型式

活塞環結構按所用的材料可制成具有切口的整體式環,或做成三瓣,四瓣的剖分式環。

活塞環切口的主要形式有: 直切口、斜切口、和搭切口三種。

但泄漏屜大; 搭切口由于其切口量階梯形，工作時氣體經過兩次曲直切口制造簡單，但 制造較復雜所以泄漏量較小，斜切口比直切口的密封性能好,制造也方便。

在無油潤滑壓縮機中，廣泛采用直切口的整體式塑料活塞環。

它的優點是結構簡單，切口處不易把壞，制造與安裝方便等。而斜切口環尖端易于損壞，冷流性大。

搭切口環開口處也易損壞，制造不方便。因此,后兩種環用得較少。

為了克服直切口環泄漏量大的缺點，可采用雙環結構，即在一個環槽內放兩個 同樣的直切口環，切口相互錯開，氣體不能直接泄漏。

這種結構的密封效果較好，在中、高壓的壓縮機中獲得廣泛應用。
